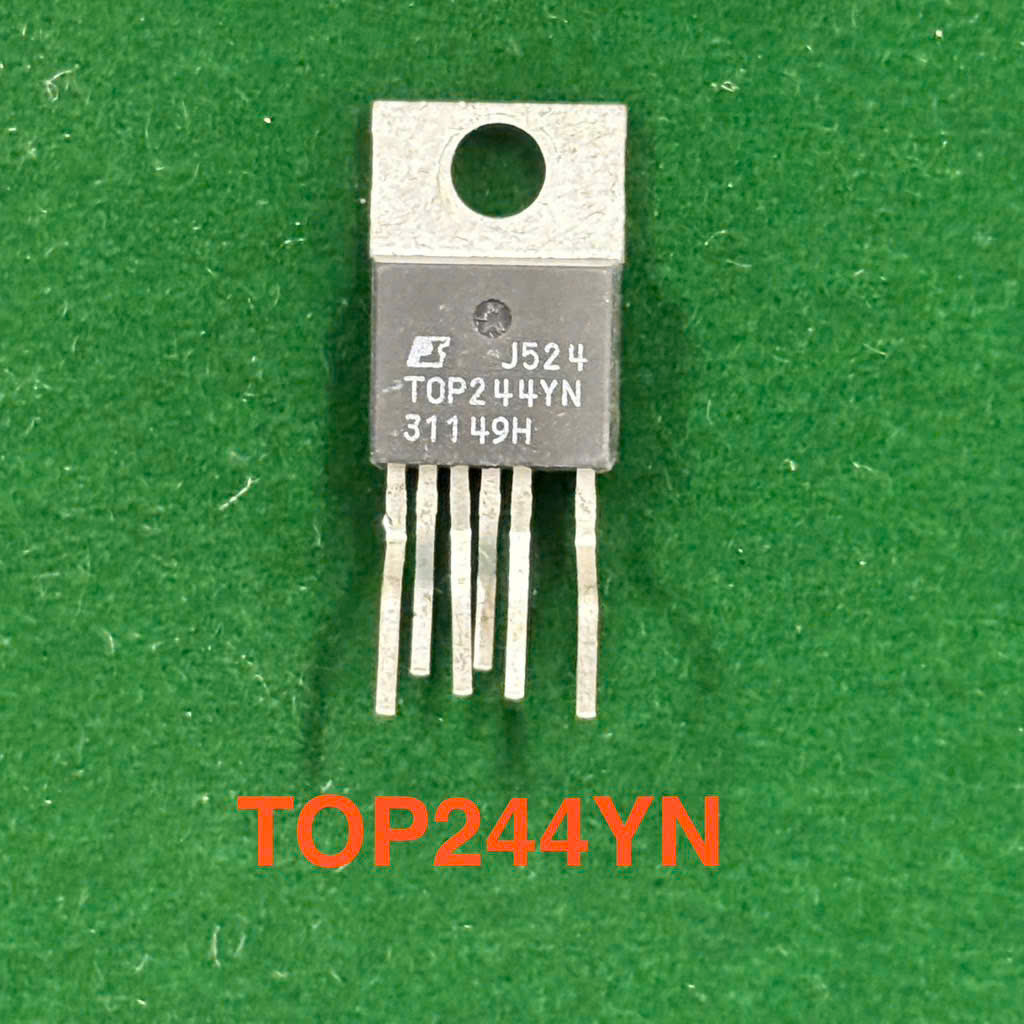

IC nguồn TOP244YN, TO220-7C, hàng tháo máy

IC nguồn TOP244YN TO220-7C hàng tháo máy

1. Thông tin chung

IC nguồn TOP244YN là IC nguồn xung tích hợp công suất cao thuộc dòng TOPSwitch GX, chuyên dùng trong các bộ nguồn AC-DC dạng flyback. Linh kiện tích hợp MOSFET cao áp và mạch điều khiển PWM trong cùng một chip giúp giảm số lượng linh kiện ngoại vi và tăng độ ổn định cho mạch nguồn. Phiên bản TO220-7C dễ lắp đặt, thuận tiện thay thế trên bo mạch. Đây là hàng tháo máy, phù hợp sửa chữa với chi phí tiết kiệm.

2. Thông số kỹ thuật

Mã linh kiện TOP244YN
Dòng sản phẩm TOPSwitch GX
Loại IC nguồn xung offline tích hợp MOSFET
Kiểu chân TO220-7C
Điện áp chịu đựng khoảng 700V
Tần số chuyển mạch khoảng 66 đến 132kHz
Công suất tối đa khoảng 45W khi dùng dải điện áp rộng 85 đến 265VAC
Bảo vệ tích hợp quá dòng, quá nhiệt, quá áp

3. Đặc tính và tính năng nổi bật

Tích hợp MOSFET công suất cao và bộ điều khiển PWM trong cùng IC
Giảm linh kiện ngoại vi giúp mạch gọn và ổn định
Hoạt động tốt trong nguồn AC-DC công suất trung bình
Có nhiều cơ chế bảo vệ giúp tăng độ bền thiết bị
Dễ thay thế trong các bo nguồn dân dụng

4. Ứng dụng

Sửa chữa nguồn TV, màn hình, đầu thu
Nguồn adapter và bộ nguồn thiết bị gia dụng
Nguồn xung trong máy giặt, điều hòa, thiết bị điện tử dân dụng
Nguồn flyback công suất trung bình

5. Kết luận

IC nguồn TOP244YN TO220-7C hàng tháo máy là lựa chọn phù hợp cho thợ sửa chữa cần thay IC nguồn chính trong các bộ nguồn AC-DC. Sản phẩm đã được kiểm tra cơ bản trước khi xuất bán, đáp ứng nhu cầu thay thế và sửa chữa nhanh chóng với chi phí hợp lý.
