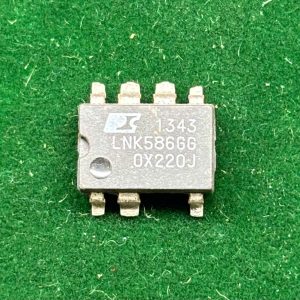

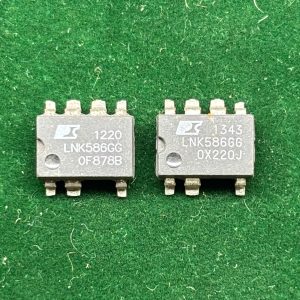

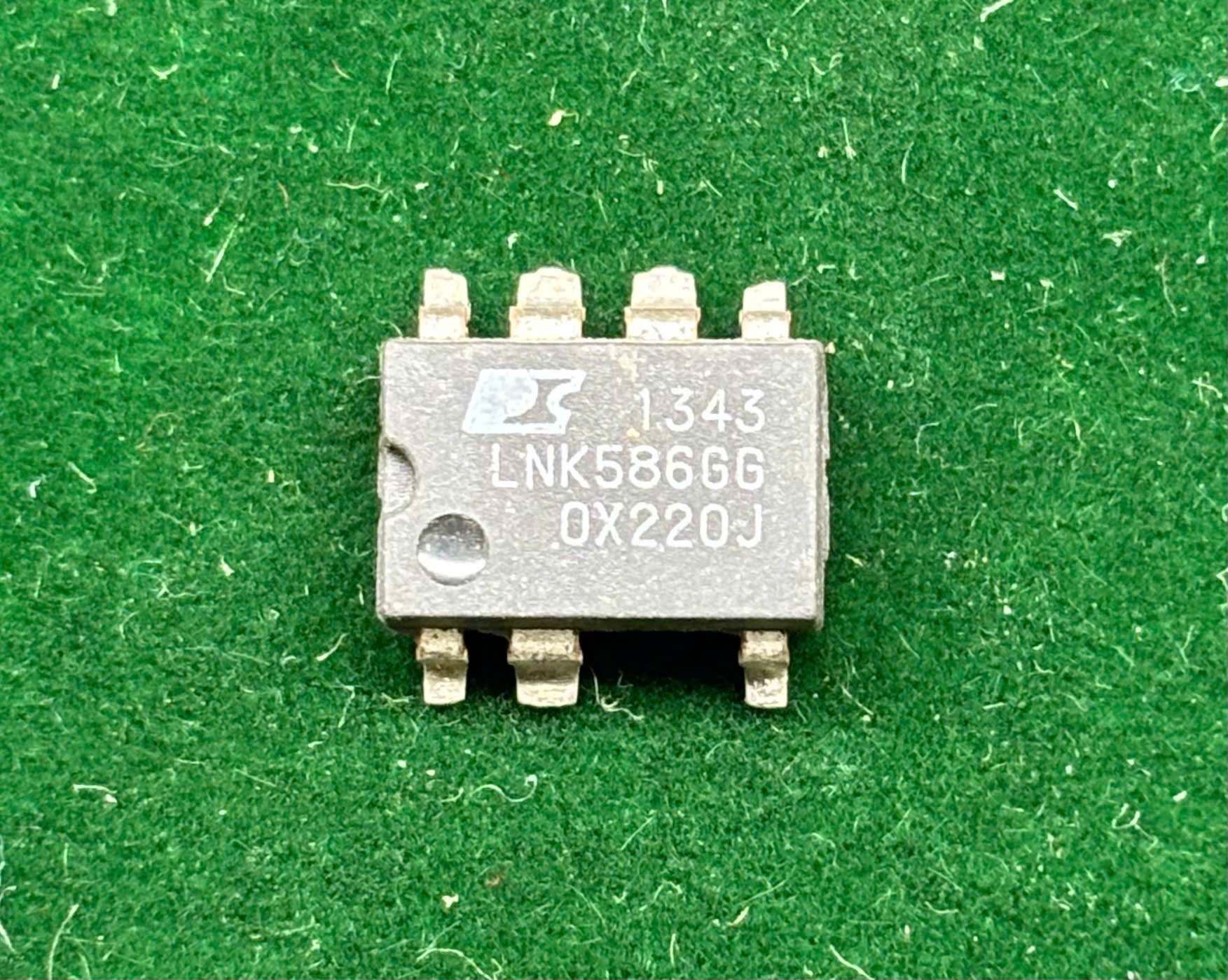

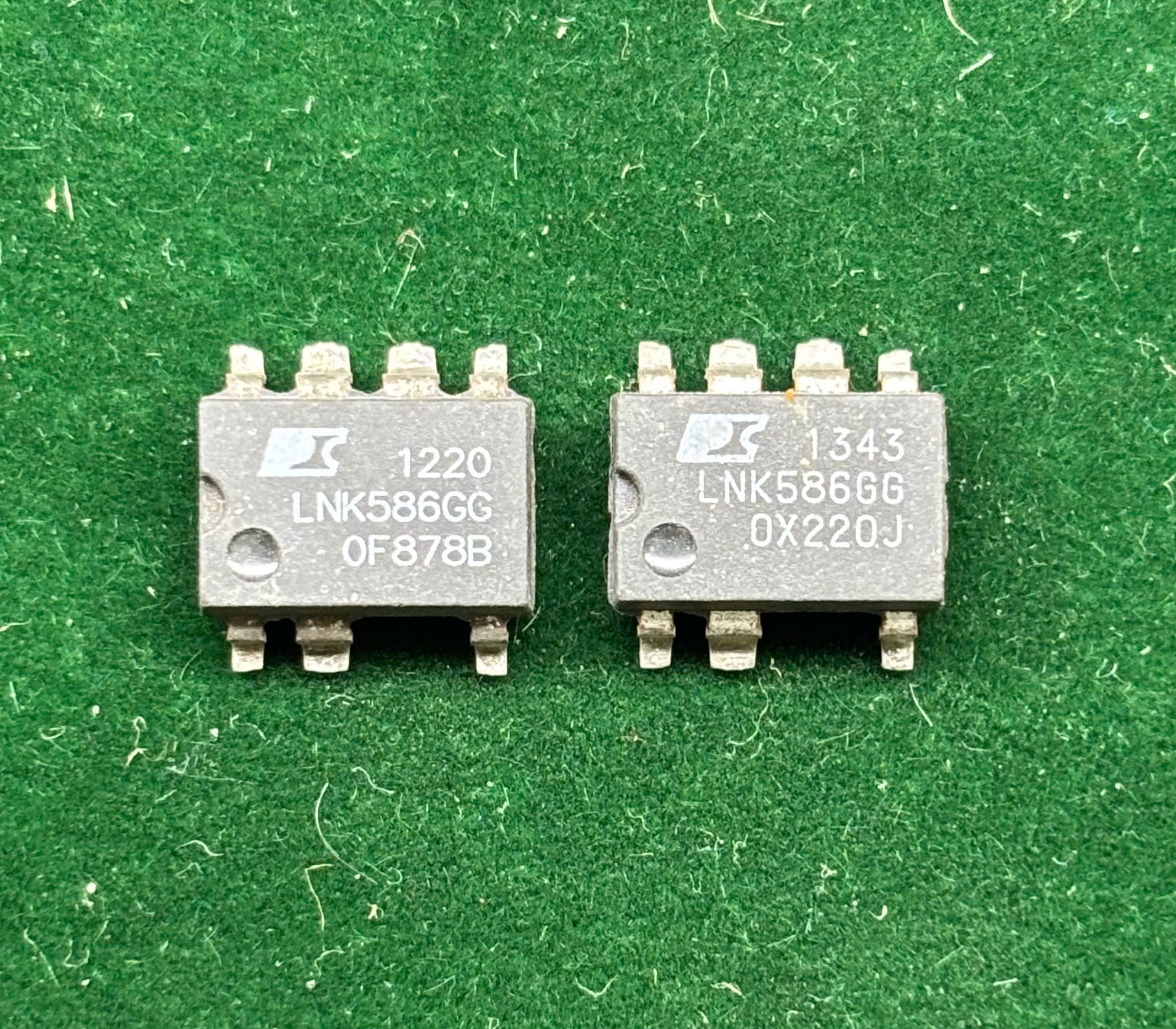

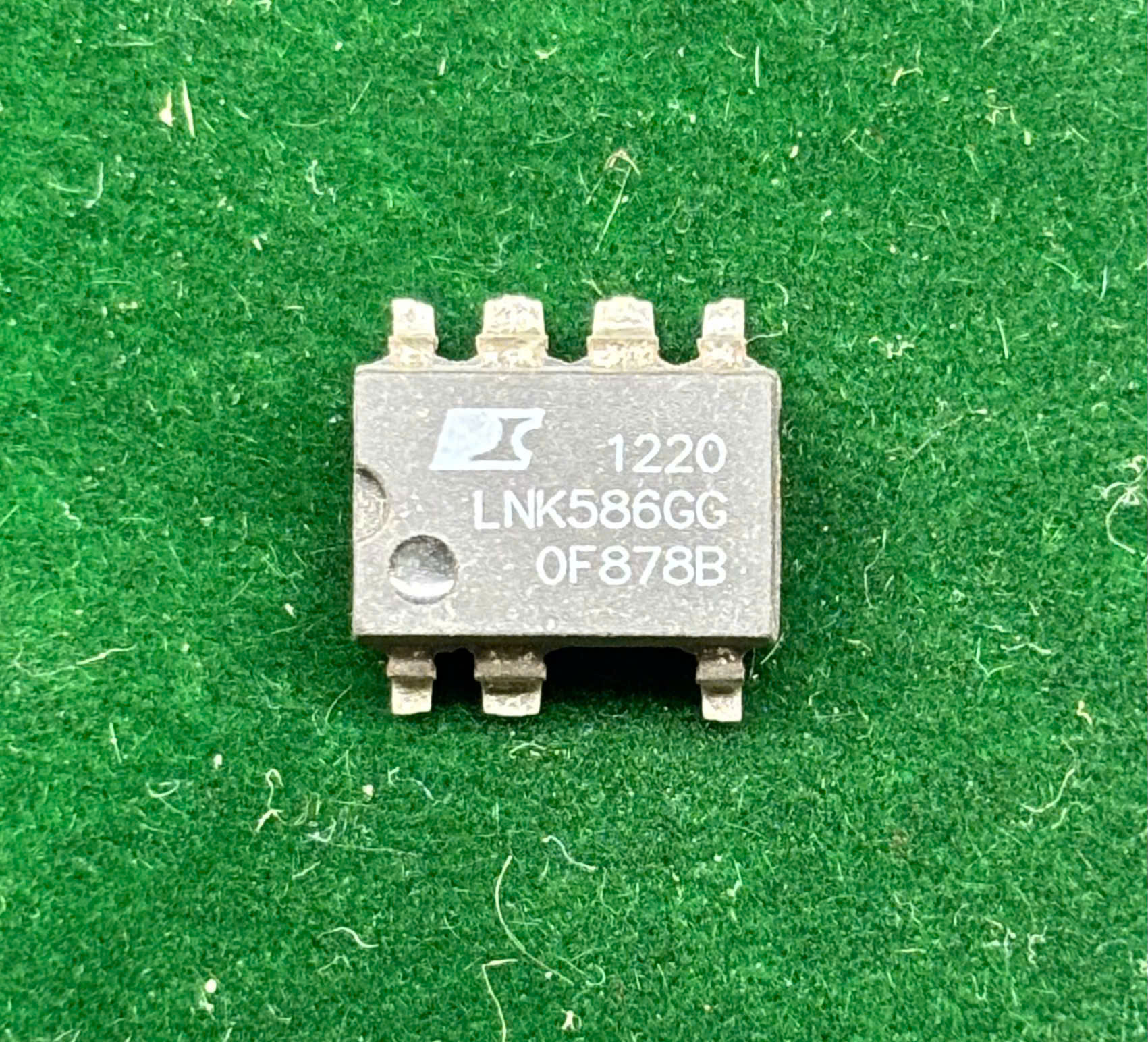

IC nguồn LNK586GG SOP-7 hàng tháo máy

IC nguồn LNK586GG SOP-7 – hàng tháo máy

Thông tin chung

IC nguồn LNK586GG là linh kiện thuộc dòng LinkSwitch™-TN2 của Power Integrations, được tích hợp MOSFET công suất cao trong cùng một chip, chuyên dùng cho các mạch nguồn xung công suất nhỏ. Phiên bản SOP-7 (SO-7C) phù hợp cho thiết kế nhỏ gọn, được sử dụng rộng rãi trong các thiết bị điện tử gia dụng. Sản phẩm là hàng tháo máy, đã qua sử dụng thực tế, phù hợp cho sửa chữa và thay thế.

Thông số kỹ thuật

• Mã linh kiện: LNK586GG

• Hãng sản xuất: Power Integrations

• Dòng IC: LinkSwitch™-TN2

• Điện áp chịu đựng MOSFET: khoảng 725V

• Công suất đầu ra: đến ~7–8W (tùy điều kiện thiết kế)

• Điện áp hoạt động: 85–265VAC

• Kiểu điều khiển: On/Off, tích hợp giới hạn dòng

• Gói chân: SOP-7 (SO-7C)

• Tần số chuyển mạch: ~66kHz (có jitter giảm EMI)

• Trạng thái: Hàng tháo máy

Đặc tính / Tính năng

• Tích hợp MOSFET cao áp, giảm số lượng linh kiện ngoài

• Có sẵn các chức năng bảo vệ: quá dòng, quá nhiệt, quá áp

• Hiệu suất cao, tiêu thụ điện chờ thấp

• Giảm nhiễu EMI nhờ tần số dao động có điều chế

• Độ tin cậy cao, phù hợp nguồn hoạt động liên tục

Ứng dụng

• Nguồn xung công suất nhỏ cho thiết bị gia dụng

• Adapter, sạc, nguồn chờ

• Bo mạch điều khiển bếp từ, nồi cơm điện, quạt điện

• Mạch nguồn standby cho TV, đầu thu, thiết bị điện tử dân dụng

Kết luận

IC nguồn LNK586GG SOP-7 hàng tháo máy là lựa chọn kinh tế và hiệu quả cho sửa chữa, thay thế các mạch nguồn xung công suất nhỏ. Với thiết kế tích hợp cao của Power Integrations, linh kiện này giúp mạch hoạt động ổn định, bền bỉ và dễ dàng ứng dụng trong nhiều thiết bị điện tử gia dụng.
