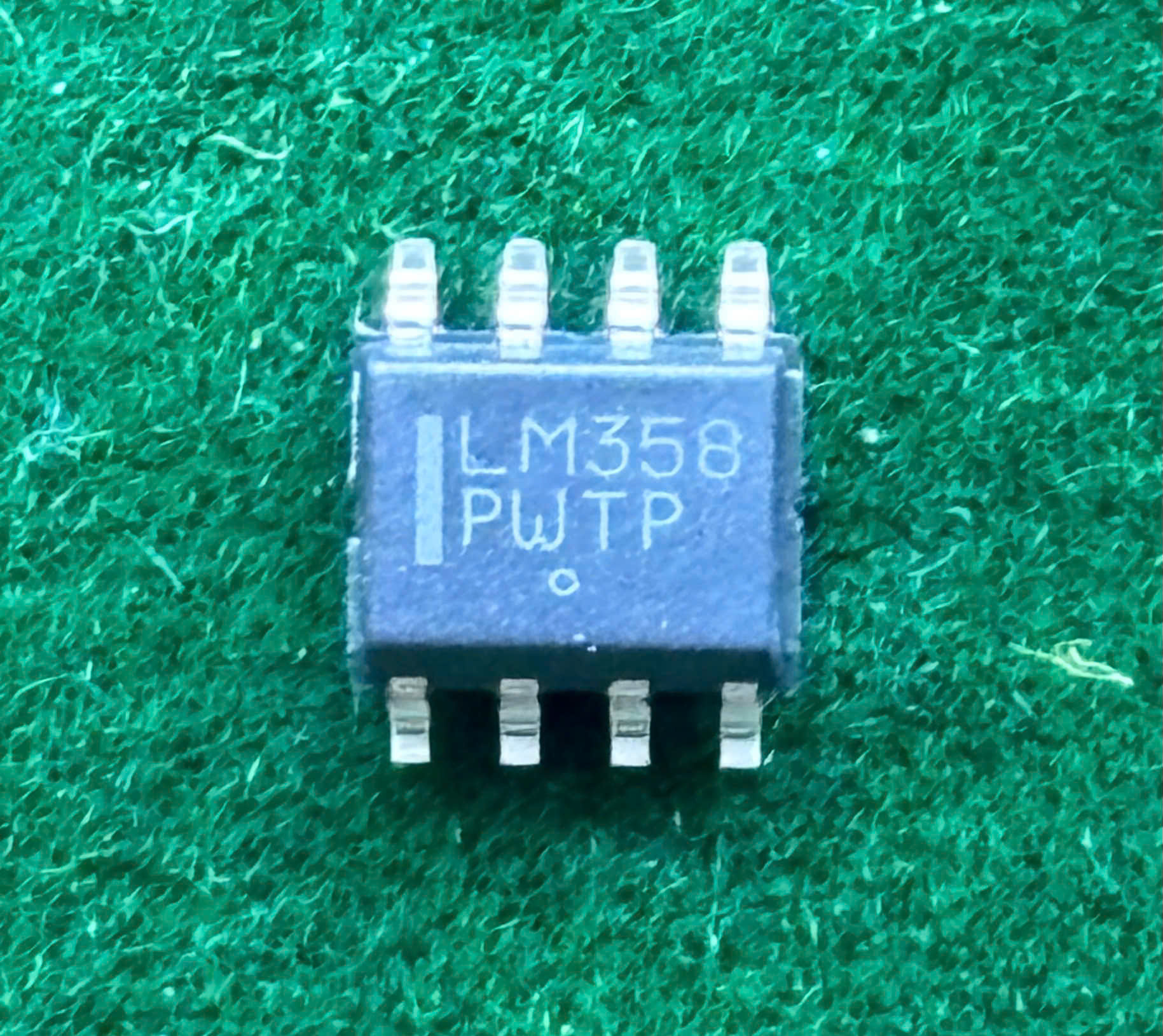

IC khuếch đại thuật toán LM358, SOP-8

IC khuếch đại thuật toán LM358, SOP-8

1. Thông tin chung

IC LM358 là IC khuếch đại thuật toán (OP-AMP) kép, tích hợp 2 bộ khuếch đại độc lập trong cùng một chip, được thiết kế để hoạt động tốt với nguồn đơn hoặc nguồn đối xứng. Với khả năng làm việc ổn định, tiêu thụ điện năng thấp và giá thành hợp lý, LM358 được sử dụng rất phổ biến trong các mạch điện tử dân dụng và công nghiệp nhẹ. Phiên bản SOP-8 có kích thước nhỏ gọn, phù hợp cho các mạch dán hiện đại.

2. Thông số kỹ thuật

• Mã IC: LM358

• Loại: IC khuếch đại thuật toán kép (Dual OP-AMP)

• Điện áp nguồn hoạt động: 3V ~ 32V (nguồn đơn) / ±1.5V ~ ±16V (nguồn đối xứng)

• Số kênh khuếch đại: 2 kênh độc lập

• Hệ số khuếch đại điện áp lớn

• Tốc độ chuyển mạch: khoảng 0.5 V/µs

• Kiểu chân: SOP-8 (chân dán)

• Nhiệt độ làm việc: 0°C ~ 70°C

3. Đặc tính – tính năng

• Hoạt động ổn định với nguồn đơn, không cần nguồn đối xứng phức tạp

• Dải điện áp đầu vào rộng, phù hợp nhiều mạch analog

• Độ ổn định cao, ít nhiễu, dễ ghép mạch

• Tiêu thụ điện năng thấp, phù hợp thiết bị chạy liên tục

• Kích thước SOP-8 nhỏ gọn, dễ bố trí trên mạch in

4. Ứng dụng

• Mạch khuếch đại tín hiệu cảm biến

• Mạch so sánh điện áp, mạch phản hồi

• Mạch lọc tín hiệu, xử lý tín hiệu analog

• Ứng dụng trong bếp từ, nồi cơm điện, nguồn xung, inverter

• Các mạch điều khiển và tự động hóa cơ bản

5. Kết luận

IC khuếch đại thuật toán LM358 SOP-8 là linh kiện thông dụng, dễ sử dụng, độ ổn định cao và phù hợp với nhiều mạch điện tử thực tế. Đây là lựa chọn tối ưu cho các ứng dụng cần xử lý và khuếch đại tín hiệu analog trong thiết bị dân dụng và công nghiệp nhẹ.
