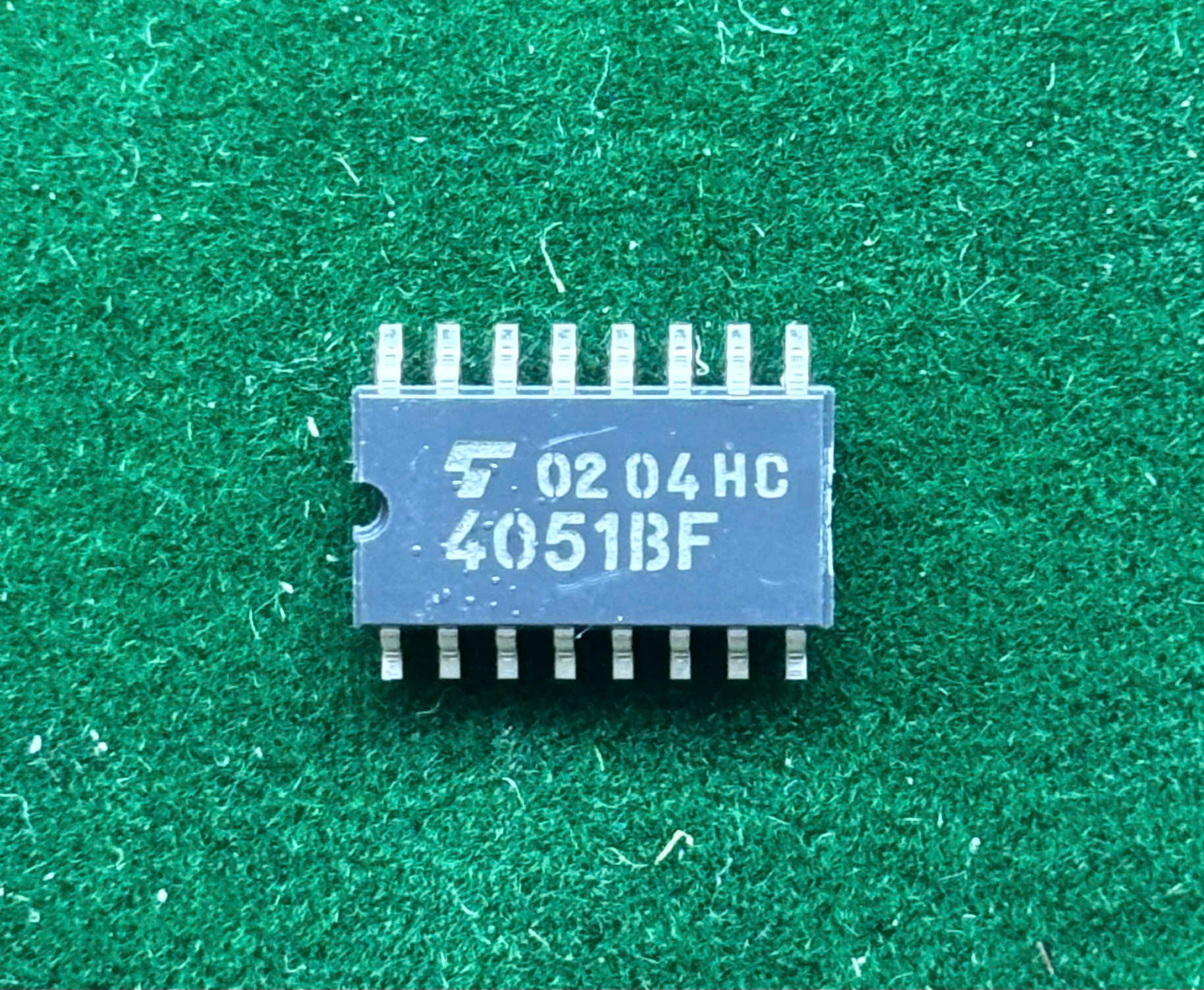

IC điều khiển phím 4051BF, SOP-16

IC điều khiển phím 4051BF, SOP-16

1. Thông tin chung

IC 4051BF (tương đương CD4051B) là IC chuyển mạch tương tự 8 kênh (Analog Multiplexer/Demultiplexer), thường được sử dụng làm IC quét – điều khiển phím trong các mạch điện tử dân dụng. IC cho phép chọn một trong 8 ngõ vào/ra thông qua các chân điều khiển địa chỉ, giúp giảm số chân I/O của vi điều khiển và đơn giản hóa mạch. Phiên bản SOP-16 chân dán nhỏ gọn, phù hợp cho các mạch in hiện đại.

2. Thông số kỹ thuật

• Mã IC: 4051BF (CD4051B)

• Loại: Analog Multiplexer / Demultiplexer 8 kênh

• Số kênh: 8 kênh độc lập

• Điện áp nguồn hoạt động: 3V ~ 18V (nguồn đơn) / ±3V ~ ±9V (nguồn đối xứng)

• Chân điều khiển: A, B, C (chọn kênh)

• Chân Enable (INH): cho phép / ngắt hoạt động

• Điện trở dẫn thấp, rò rỉ nhỏ

• Kiểu chân: SOP-16 (chân dán)

• Nhiệt độ làm việc: –40°C ~ +85°C

3. Đặc tính – tính năng

• Quét và điều khiển phím ổn định, độ tin cậy cao

• Giảm số lượng chân điều khiển của vi điều khiển

• Hoạt động tốt với tín hiệu analog và digital mức thấp

• Tiêu thụ điện năng thấp, phù hợp mạch chạy liên tục

• Đóng gói SOP-16 nhỏ gọn, dễ bố trí trên PCB

4. Ứng dụng

• Mạch quét phím, điều khiển bàn phím trong bếp từ, nồi cơm điện

• Mạch chọn tín hiệu analog

• Mạch đo lường, cảm biến nhiều kênh

• Mạch điều khiển thiết bị gia dụng

• Ứng dụng trong nguồn xung, inverter và mạch điều khiển cơ bản

5. Kết luận

IC điều khiển phím 4051BF SOP-16 là linh kiện thông dụng, dễ ứng dụng, giúp tối ưu thiết kế mạch và nâng cao độ ổn định cho hệ thống điều khiển. Đây là lựa chọn phù hợp cho các mạch quét phím và chọn tín hiệu trong thiết bị điện tử dân dụng.
