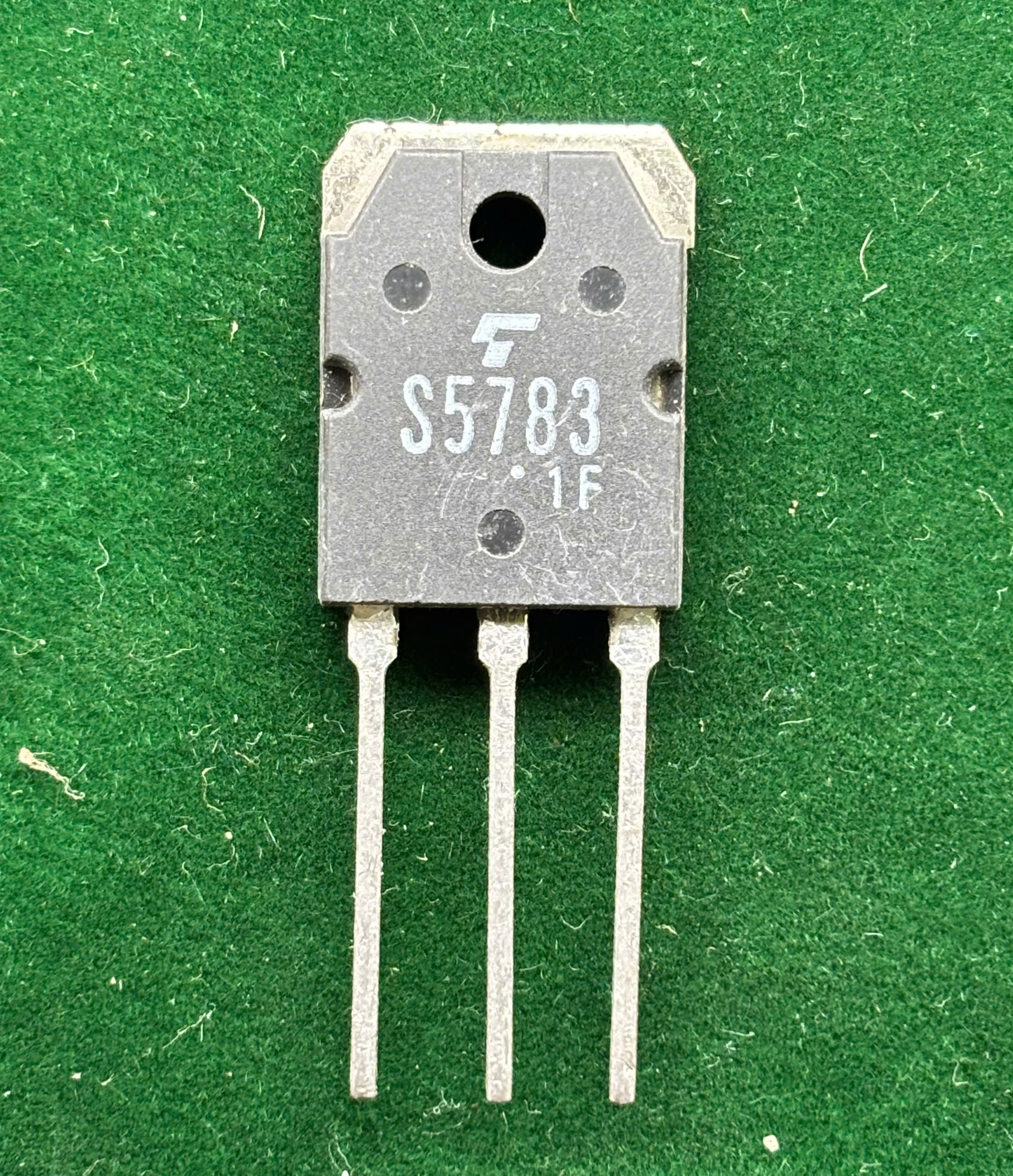

Diode S5783 hàng tháo máy

Diode S5783

Nhận dạng linh kiện

• Tên đầy đủ: S5783

• Hãng sản xuất: Toshiba

• Chủng loại: Fast Recovery Diode (Diode phục hồi nhanh)

• Dòng diode đơn (không phải diode đôi)

Thông số kỹ thuật chuẩn

• Dòng thuận trung bình (IF): 5A

• Dòng xung đỉnh (IFSM): 150A

• Điện áp ngược cực đại (VRRM): 800V

• Điện áp ngược DC (VDC): 800V

• Thời gian phục hồi ngược (trr): ≈ 150 ns

• Điện áp rơi thuận (VF): ~1.7V (tại IF = 5A)

• Nhiệt độ mối nối tối đa (Tj): 150°C

Kiểu dáng – chân linh kiện

• Vỏ: TO-220

• Chân:

  • Chân 1: Anode (A)

  • Chân 2: Cathode (K)

  • Lưng kim loại nối Cathode

Ứng dụng thực tế (đúng mạch)

• Diode hồi tiếp trong bếp từ IGBT

• Nguồn xung công suất vừa và lớn

• Mạch boost / flyback / half-bridge

• UPS, inverter tần số cao
