Diode 1N4148 chân cắm

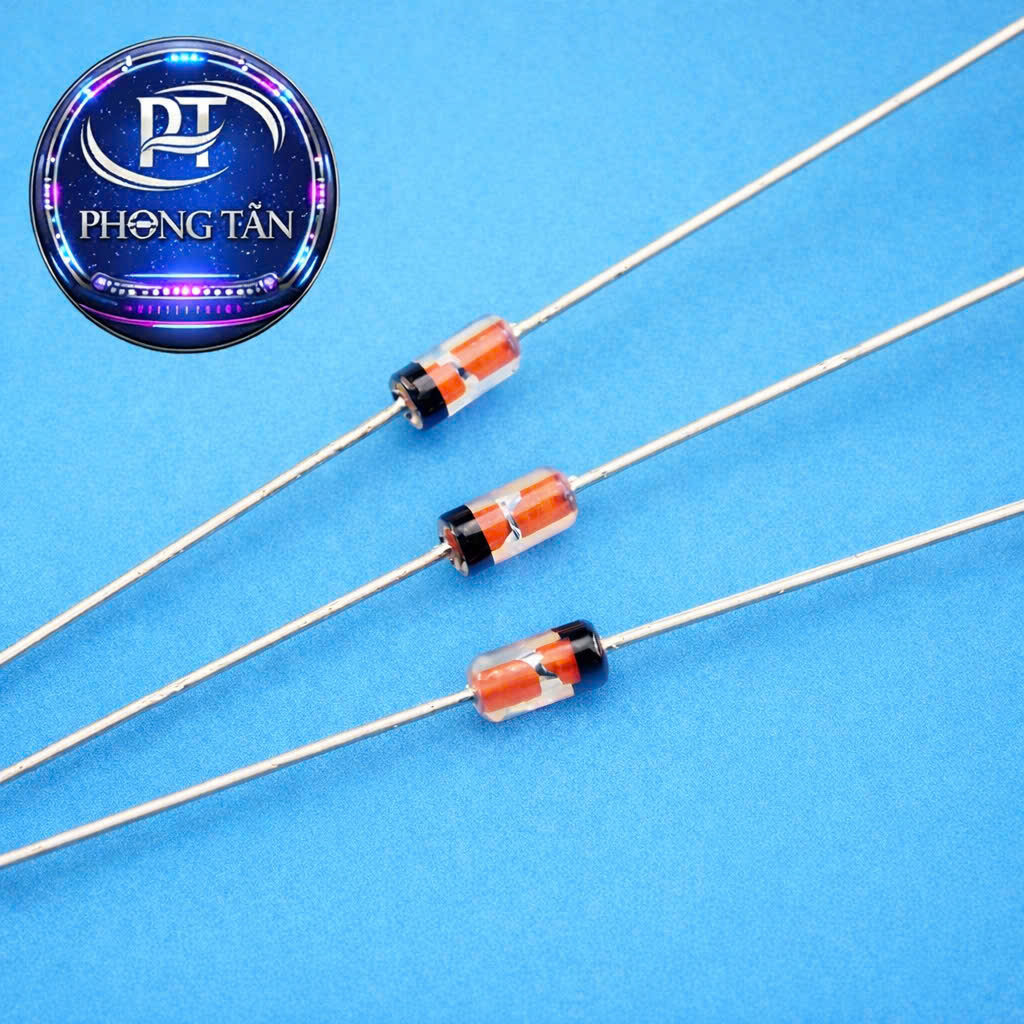

Diode 1N4148 Chân Cắm DO-35 Chính Hãng – Diode Chuyển Mạch Tốc Độ Cao

1. Thông tin chung

Diode 1N4148 chân cắm là linh kiện bán dẫn thuộc dòng diode tín hiệu nhỏ, chuyên dùng trong các mạch điện tử yêu cầu tốc độ chuyển mạch cao và độ ổn định tốt. Sản phẩm được đóng gói dạng DO-35 vỏ thủy tinh, hai chân cắm tiện lợi cho việc hàn tay, thay thế và sửa chữa. 1N4148 được sử dụng rộng rãi trong các mạch nguồn xung, mạch điều khiển, mạch logic và thiết bị điện tử dân dụng.

2. Thông số kỹ thuật

• Điện áp ngược cực đại (VR): 100V

• Dòng thuận trung bình (IF): 150mA

• Dòng xung đỉnh (IFSM): 450mA

• Điện áp rơi thuận (VF): 0,7V – 1V

• Thời gian phục hồi ngược (trr): khoảng 4ns

• Kiểu đóng gói: DO-35 (vỏ thủy tinh)

• Nhiệt độ hoạt động: -55°C đến +150°C

3. Đặc tính và tính năng nổi bật

• Tốc độ chuyển mạch rất nhanh, phù hợp mạch tần số cao

• Kích thước nhỏ gọn, dễ lắp đặt

• Tổn hao thấp, hoạt động ổn định

• Giá thành hợp lý, phổ biến trên thị trường

• Dễ dàng thay thế trong các mạch tín hiệu nhỏ

4. Ứng dụng thực tế

• Mạch logic TTL, CMOS

• Mạch tạo xung và dao động

• Mạch bảo vệ ngược áp dòng nhỏ

• Mạch xử lý tín hiệu điều khiển

• Sửa chữa nguồn xung, bo mạch điện tử dân dụng

5. Kết luận

Diode 1N4148 chân cắm là linh kiện chuyển mạch tín hiệu nhỏ có tốc độ cao, độ bền tốt và giá thành hợp lý. Đây là lựa chọn phù hợp cho kỹ thuật viên sửa chữa điện tử, thợ điện lạnh, cũng như sinh viên ngành điện – điện tử trong học tập và nghiên cứu. Sản phẩm đáp ứng tốt các yêu cầu về độ ổn định và hiệu suất trong mạch tín hiệu.
